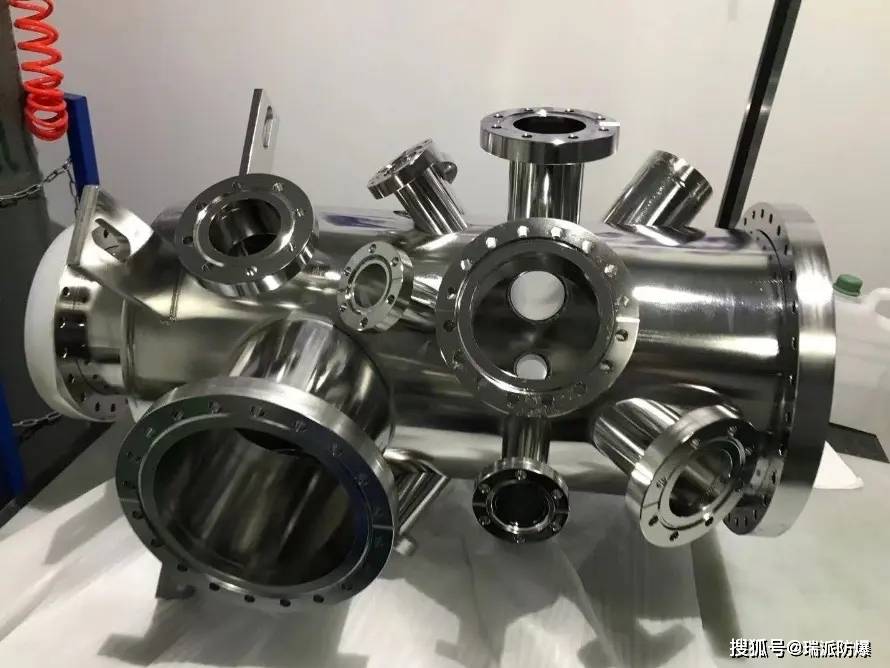

瑞派真空腔室
UHV系統排氣：
維持UHV環境需要極其苛刻的真空獲得設備，排空循序是真空室先使用機械泵抽空至 1 Pa (7.5 x 10 -3 torr)。然后使用渦輪分子泵、低溫泵的一種或多種泵串聯或并聯將腔室泵抽至大約 1 x 10 -4 Pa (7.5 x 10 -7 torr)：再用離子泵、鈦升華泵、非蒸發吸氣劑繼續抽氣。此時真空室封閉并烘烤至 200°C以上的溫度。烘烤超過 24 小時后，烘烤過程去除了腔室壁表面大多數的氣體原子，再冷卻腔室至室溫。真空排期系統繼續維持直至腔室達到UHV 區間壓力。如果腔室未烘烤，腔室實際上需要幾個月才能達到 UHV 條件。UHV 壓力是通過離子計測量的，離子計可以是熱燈絲或倒置磁控管類型。
UHV系統測量：
UHV和XHV系統的測量用常規的電阻壓力計或電容薄膜壓力計是不合適的，需要使用電離真空計來完成，常用的有冷陰極和熱陰極電離真空計。兩種傳感器類型都通過測量由高能電子和儀表內殘留的中性氣體分子之間的碰撞產生的離子通量來確定壓力值。經電子擴展技術可以測試到1E-13torr的極高真空范圍。UHV壓力的測量還可以用皮拉尼復合電離真空計來完成從大氣壓到UHV壓力的測量。特高真空（X范HV）需要用特殊材質的電離真空裸規完成低于-12mbar以下的壓力圍。
UHV系統脫氣：從UHV腔室內表面脫氣是很微妙的過程。在極低的壓力下，吸附在內壁上的氣體分子是漂浮在腔室中的氣體分子的幾何倍，UHV腔室在加工成型時須增加必要的表面處理工序。酸、堿洗工藝能去除材料表層的殘余氣體，電解拋光有效減少表面積，腔室內的總表面積對于達到 UHV 比其體積更重要。水分子是除氣的重要來源，因?yàn)楫?dāng)腔室向空氣開放時，一層薄薄的水蒸氣會迅速吸附到內壁上。但水從內壁表面蒸發得太慢，在室溫下無法完全去除，去除水和類似氣體通常需要在真空泵運行時在 200 至 400 °C下烘烤腔室內壁。在腔室使用期間，腔室內壁可以使用液氮冷卻進一步減少余氣。
UHV系統密封：
UHV全系統都需采用金屬密封件，CF法蘭通過軟性紫銅墊圈密封。這種金屬對金屬的密封可以將真空度保持在 (7.5×10-13Torr)，而且是一次性使用，XHV系統密封多數采用的是軟性金屬密封，SRF腔甚至采用金屬銀或銦密封。
由于UHV的超高負壓，高揮發性或吸收性的材料會導致系統除氣困難。所以進入U(xiǎn)HV系統的材料需要嚴格篩選，絕大多數的有機化合物都不允許在UHV系統內使用，塑膠（除PTFE和PEEK外）、氟橡膠、膠水、甚至鋼材（不銹鋼除外）都會在UHV腔室內產生大量的余氣。盲孔螺絲和外側焊接未穿透的焊接都會出現系統虛擬泄漏。
UHV系統泄漏：
盡管UHV系統采用的是全金屬密封，但是沒有任何系統可以做到真空密封，只是系統維持真空的能力和泄漏率的平衡點在足夠低的真空度。UHV系統需用氦質譜檢漏儀檢測泄漏狀態。泄漏率須低于 10-7 mbar.l/s 甚至更低至10-12mbar.l/s。

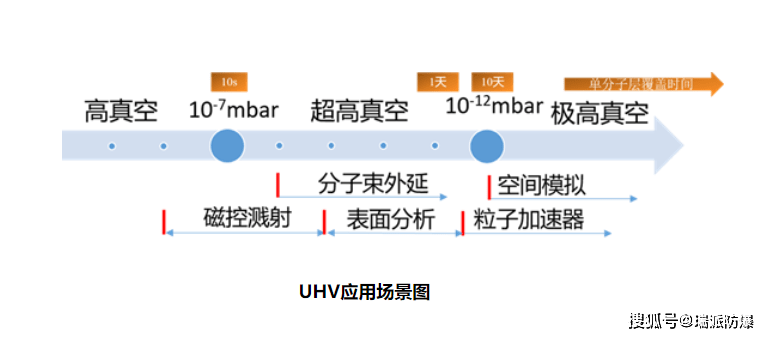

UHV應用場景圖
UHV系統應用
UHV薄膜制備：電子束蒸發、磁控濺射、分子束外延（MBE）、UHV化學氣相沉積（CVD）、原子層沉積（ALD）和UHV脈沖激光沉積（PLD） 射線光電子能譜(XPS)
1 - 半導體制程
半導體行業通常需要沉積、蝕刻或晶圓轉移，需要能夠承受多種工藝的復制構建。每個腔室內的硅晶片都是在不銹鋼或鋁外殼內以多階段程序開發的。為半導體加工提供受控環境。本底腔室都必須認真清潔，沒有任何泄漏或污染物。
2 - 分子束外延（MBE ）應用
分子束外延 (MBE) 通常用于金屬材料外延生產和參雜沉積， 以及開發新材料。 MBE 是一種材料生長技術，它使用真空蒸發或物理氣相沉積的精細形式。它需要對材料純度、界面形成、合金成分和摻雜濃度進行高度控制。通常需要更好的真空壓力 - 1x10 -10mbar 作為基礎壓力。為了在腔室內實現這些一致的壓力，本底腔室配備了極其耐用的材料和接口法蘭，對于確保腔室在反復烘烤過程保持UHV環境至關重要。
3 - XPS 應用
XPS（基于實驗室的 X 射線光電子能譜）通常用于材料分析和同步加速器過程。是一種分析材料表面化學性能的技術。它可以測量元素組成以及材料中原子的化學和電子狀態。該UHV腔室由高導磁合金制造，它可以保護分析過程免受地球磁場的影響，真空性能更好。保證在過程中將余氣（主要是氫原子）驅離并干凈內表面。
4 - ARPES 應用
ARPES（角分辨光電子能譜）常用于材料分析和同步加速器。ARPES 是使用光子源來探測材料（通常是結晶固體）中允許的電子能量和力。該設備須在超高真空環境保護樣品并防止發射電子的散射。
5 - PLD/PVD 應用
脈沖激光沉積（PLD）和物理氣相沉積 (PVD) 用于材料沉積。該技術使用聚焦在真空室內的高功率激光來撞擊待沉積材料的目標。然后，這種材料在等離子體羽流中從靶材上蒸發，在基板上沉積一層薄膜。這個過程須在超高真空環境中完成。
6 - 質譜分析應用
質譜涵蓋了許多不同的行業應用，主要有用于材料分析的二次離子質譜 (SIMS)。 SIMS 技術用于分析固體表面和薄膜的成分。樣品在高能條件下被電離以產生分子和離子 (M+)。在UHV環境利用磁場控制離子的路徑，分子通過電場加速，是迄今為止開發的最靈敏的技術之一，從數百納米 (nm) 的深度到單個原子層。它可以獲得低至十億分之一 (ppb) 范圍的成分?jǐn)?shù)據。通常用于分析陶瓷、金屬、有機材料、聚合物、半導體等。
